Одной из отличительной особенности магнитного сверлильного станка RODMIX RMD-68TM от RMD-50 и RMD-38 это функция реверса.
С помощью этой функции можно нарезать резьбу до 20 мм. Для этого мы будем использовать следующую оснастку:
- Метчик;
- Сверло;
- Цанговый патрон;
- Переходник с КМ2 на В18;
- Набор держателей KM2-GT12.

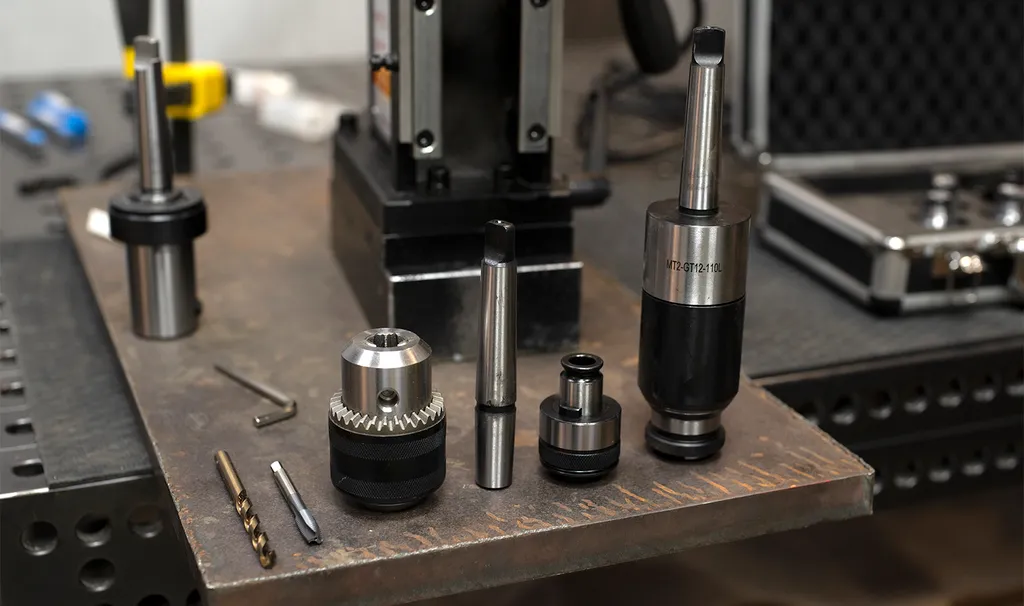

На фотографии ниже ассортимент принадлежностей, который будем использовать.
Первым делом соединим цанговый патрон с переходником КМ2 на В18. Почему такой переходник? Потому что мы используем цанговый патрон В18, а у станка посадочное место КМ-2. Если у вас цанговый патрон В16 то и переходник вам нужен КМ-2 на В16.
Устанавливаем это все в станок, ставим необходимое по размеру сверло и можно приступать к сверлению отверстия под будущею резьбу.
Сверлим отверстие, на станке есть плавная регулировка оборотов, настраиваем подходящую скорость и сверлим.

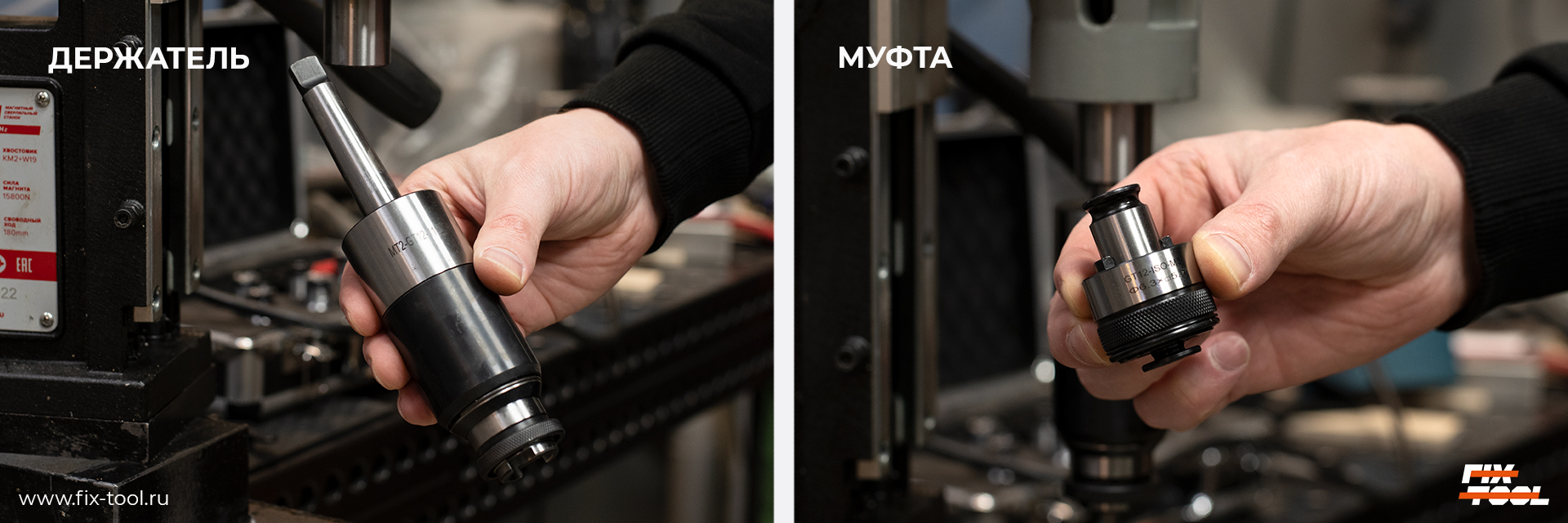

После того как просверлили отверстие, устанавливаем держатель, а к держателю устанавливаем соответствующую обгонную муфту. В нашем случае мы устанавливаем муфту для метчиков М8. Муфта к держателю крепится с помощью быстросъемного механизма.
Теперь устанавливаем метчик, он также просто устанавливается в муфту, защелкивается и все. Тут есть один нюанс, если у вас муфты ISO метчики должны быть тип ISO если у вас муфта DIN то и метчики должны быть DIN, там разные крепления по размеру. Можно приступать к нарезанию резьбы.
Обратите внимание что держатель для метчиков подпружинен и у него есть небольшой рабочий ход. Он будет компенсировать неправильные движения оператора, во время нарезания резьбы он будет немного сжиматься и по мере погружения если оператор не будет успевать он будет разжиматься. В общем необязательно опускать станок в шаг резьбы, можно просто немного помогать перемещать станок вниз и вверх.
Резьба нарезана.
